産品概述
Product description
執行标準：按照GB/T700-2006标準生産,表面處理負荷GB/T18684-2002标準
适用範圍： 使配件連接在一起
原料材質：Q235B
規格明細
Specification details
| 産品名稱 | 規格 | D（mm） | M（mm） |
| P型/歐姆型管束+保溫管束 | DN-65 | 76 | M12 |
| P型/歐姆型管束+保溫管束 | DN-80 | 89 | M12 |
| P型/歐姆型管束+保溫管束 | DN-100 | 114 | M12 |
| P型/歐姆型管束+保溫管束 | DN-125 | 140 | M12 |
| P型/歐姆型管束+保溫管束 | DN-150 | 168 | M12 |
| P型/歐姆型管束+保溫管束 | DN-200 | 219 | M12 |
| 輕型/重型/O型/U型管束 | DN-65 | 76 | M12 |
| 輕型/重型/O型/U型管束 | DN-80 | 89 | M12 |
| 輕型/重型/O型/U型管束 | DN-100 | 114 | M12 |
| 輕型/重型/O型/U型管束 | DN-125 | 140 | M12 |
| 輕型/重型/O型/U型管束 | DN-150 | 168 | M12 |
| 輕型/重型/O型/U型管束 | DN-200 | 219 | M12 |
技術指标
Technical indicators
1、材料：
采用碳鋼或不鏽鋼制作，碳鋼性能不低于Q235B等級的規定，不鏽鋼材質應符合GB/T 3280的規定。
2、性能要求：
根據GB/T 38053《裝配式支吊架通用技術條件》須檢測裝配式支吊架以下性能：
（1）連接構件承載力性能；
（2）槽鋼螺母防滑性能；
（3）槽鋼螺母抗拉拔性能；
（4）管夾抗拉拔性能；
（5）角連接件承載力性能；
（6）托臂承載力性能；
（7）組件疲勞性能。
3、防腐要求
當材料表面爲熱浸鋅處理時，按GB/T 10125的規定進行不低于480h的中性鹽霧試驗；
當材料表面爲鋅鉻塗層處理時，按GB/T 10125的規定進行不低于1200h的中性鹽霧試驗；
當材料表面爲電鍍鋅處理時，按GB/T 10125的規定進行不低于90h的中性鹽霧試驗。
4、表面質量
型鋼應表
采用碳鋼或不鏽鋼制作，碳鋼性能不低于Q235B等級的規定，不鏽鋼材質應符合GB/T 3280的規定。
2、性能要求：
根據GB/T 38053《裝配式支吊架通用技術條件》須檢測裝配式支吊架以下性能：
（1）連接構件承載力性能；
（2）槽鋼螺母防滑性能；
（3）槽鋼螺母抗拉拔性能；
（4）管夾抗拉拔性能；
（5）角連接件承載力性能；
（6）托臂承載力性能；
（7）組件疲勞性能。
3、防腐要求
當材料表面爲熱浸鋅處理時，按GB/T 10125的規定進行不低于480h的中性鹽霧試驗；
當材料表面爲鋅鉻塗層處理時，按GB/T 10125的規定進行不低于1200h的中性鹽霧試驗；
當材料表面爲電鍍鋅處理時，按GB/T 10125的規定進行不低于90h的中性鹽霧試驗。
4、表面質量
型鋼應表

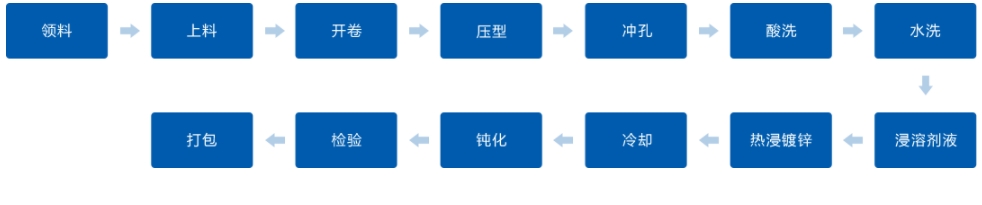

生産工藝
Production process
操作說明
Operating instructions
1、包裝：要求打包時工件靠一端平齊，不得打包松動。

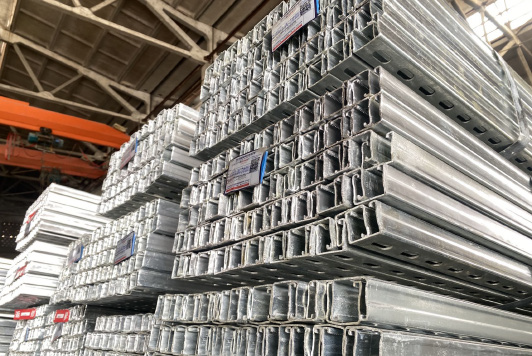

2、存儲：型材應存放在幹燥通風的倉庫内，注意防止鏽蝕和污染。型材應分類堆放，挂牌注明品種、規格和批号，擱置穩妥，防止變形和損傷。
3、裝車：起吊時應防止構件損壞或變形，裝車時應擺放平穩、位置适中、加固可靠，
4、運輸：鋼結構構件運輸及運輸吊裝時要妥善綁紮，以防止構件的變形、損傷及鍍鋅層的破損。
2、存儲：型材應存放在幹燥通風的倉庫内，注意防止鏽蝕和污染。型材應分類堆放，挂牌注明品種、規格和批号，擱置穩妥，防止變形和損傷。
3、裝車：起吊時應防止構件損壞或變形，裝車時應擺放平穩、位置适中、加固可靠，
4、運輸：鋼結構構件運輸及運輸吊裝時要妥善綁紮，以防止構件的變形、損傷及鍍鋅層的破損。
